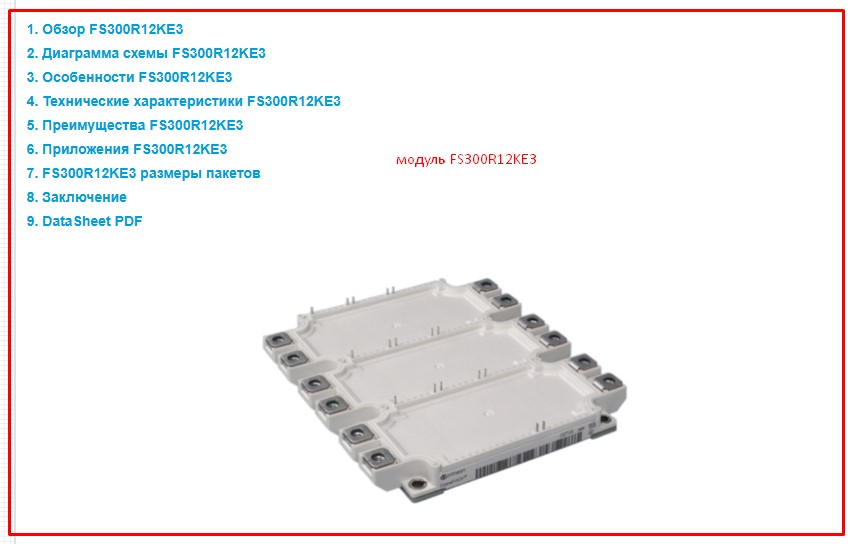

модуль FS300R12KE3

IGTB Модуль ABB FS300R12KE3/AGDR-72C

fs300r12ke3
fs300r12ke3 является передовым модулем igbt, разработанный infineon technologies, адаптированный для мощных промышленных и возобновляемых энергии. с дизайном с шестью пакетами, оптимизированной для трехфазных цепей, она поддерживает максимальное напряжение-эмиттер-эмиттер 1,2 кв и непрерывный ток коллектора 500 a. его компактный пакет econopack+ обеспечивает эффективное рассеяние тепла и легкую установку, что делает его идеальным для пространства для пространства.-указанные и термически требовательные области используют технологию trenchstop igbt3, модуль предлагает низкие потери переключения и повышенную эффективность системы. работая в широком температурном диапазоне от -40 ° c до 125 ° c, он идеально подходит для моторных дисков, солнечных инверторов и непрерывных источников питания (ups).fs300r12ke3 соответствует стандартам rohs для соблюдения экологических требований, сочетания долговечности, производительности и устойчивости для современных потребностей в преобразовании власти.

схема fs300r12ke3
fs300r12ke3 circuit diagram

особенности fs300r12ke3
упрощенное разделение dc и ac
этот модуль упрощает процесс разделения постоянного тока и переменного тока, задачи, которая часто требует дополнительных компонентов эту функциональность, он оптимизирует проектирование электроники питания и повышает эффективность системы.

улучшенные тепловые характеристики
модуль использует усовершенствованные тепловые интерфейсные материалы, которые усиливают теплопередачу между корпусом и радиатором. это снижает тепловое сопротивление, гарантируя, что модуль остается прохладным даже во время высокой мощности, что имеет решающее значение для надежности в требовательных средах.

высокая плотность мощности в компактных конструкциях
благодаря своему компактному размеру модуль обеспечивает высокую плотность мощности, что делает его идеальным для систем с пространственными ограничениями, такими как промышленные инверторы или настройки солнечной энергии. это позволяет инженерам максимизировать выходную мощность без ущерба для размеров системы.

спецификации fs300r12ke3
параметр
подробности
производитель
infineon technologies
тип продукта
igbt (биполярный транзистор с изолированным затвором) модуль
конфигурация
шесть пакетов, оптимизированная для трехфазного схемы
максимальное напряжение коллекционера-эмиттер
1,2 кв
напряжение насыщения коллекционера-эмиттер
1,7 в.
непрерывный ток коллекционера (при 25 ° c)
500 а
ток утечки ворот
400 na
способность рассеивания власти
1,45 квт
тип пакета
econopack+ для компактного и надежного установка
диапазон рабочей температуры
от -40 ° c до +125 ° c
высота
17 мм
длина
162 мм
ширина
150 мм
максимальное напряжение-эмиттер
20 в
масса
1 кг
технология
кремниевая транш -стоп igbt3 — e3 ряд
стандарты соответствия
rohs сертифицирован для экологической безопасности
брендинг
продается в рамках trenchstop econopack

преимущества fs300r12ke3
компактная конструкция для систем с ограниченными пространством
небольшой след fs300r12ke3 позволяет легко интегрироваться в компактные системы без ущерба для производительности. это особенно выгодно для инженеров, работающих с проектами, где пространство является критическим фактором, таким как промышленные инверторы или электромобили.

оптимизированный процесс сборки
модуль устраняет необходимость в внешних заглушках или кабелях, значительно уменьшая сложность сборки. эта функция также сводит к минимуму потенциальные сбои соединения, повышение общей надежности системы и упрощение устранения неполадок во время установки.

безопасная и надежная механическая установка
конструкция винтового  обеспечивает надежную механическую стабильность, даже в средах с высокой вибрацией или механическим напряжением. при установке убедитесь, что даже затягивание винтов, чтобы избежать концентрации напряжения на модуле, что может привести к механической усталости с течением времени.

оптимизирован для систем низкой индуктивности
благодаря своей низкой конструкции индуктивности этот модуль очень подходит для приложений, требующих высокочастотного переключения и эффективного преобразования мощности. эта функция имеет решающее значение для современной электроники, где низкая потеря энергии и высокая эффективность имеют первостепенное значение.

применение fs300r12ke3
промышленный моторный контроль и диски
модуль превосходит в промышленных системах двигателя, обеспечивая эффективное преобразование энергии с минимальными потерями. его надежность обеспечивает долгосрочную стабильность в приложениях, требующих точного управления двигателем, таких как конвейеры и роботизированные руки.

солнечные энергосистемы
идеально подходит для солнечных инверторов и фотоэлектрических энергетических решений, fs300r12ke3 предлагает высокую эффективность преобразования энергии. пониженное тепловое сопротивление обеспечивает стабильную работу даже в часы пиковых солнечных батарей, улучшая общую мощность солнечных установок.

коммерческие, сельскохозяйственные и строительные транспортные средства (cavs)
компактный размер модуля и энергоэффективная производительность делают его предпочтительным выбором для гибридных и электромобилей. он поддерживает высокую надежность, необходимую в требовательных приложениях, таких как сельскохозяйственный механизм, строительные машины и электрические вилочные погрузчики.

бесперебойные источники питания (ups)
для резервных систем питания fs300r12ke3 обеспечивает бесшовную доставку мощности с высокой эффективностью и надежностью. его надежный дизайн обеспечивает стабильность во время перебоев в электроснабжении, что делает его подходящим для критических систем в медицинских учреждениях, центрах обработки данных и промышленных предприятиях.

fs300r12ke3 размеры упаковки
fs300r12ke3 package dimensions

заключение
fs300r12ke3 выделяется как высокоэффективный и универсальный модуль igbt, позволяющий инженерам оптимизировать производительность в ограниченных пространстве и требовательных средах. его расширенные функции, такие как низкая совместимость индуктивности, упрощенная сборка и надежное тепловое управление, делают его надежным выбором для высокочастотных и высокоэффективных систем. от промышленного управления двигателем до solar power systems и решений ups, fs300r12ke3 демонстрирует свою адаптивность в широком спектре применений модуля, дизайнеры могут достичь повышенной надежности системы, снижения потерь энергии и долгосрочной эксплуатационной стабильности, укрепив свою роль в качестве краеугольного камня в электронике следующего поколения.
