Т500-10: Мощный низкочастотный тиристор таблеточного исполнения
Тиристор Т500-10 — это силовой полупроводниковый прибор, предназначенный для управления высокими токами и напряжениями в мощных электронных системах.
Это низкочастотный, диффузионный, кремниевый тиристор p-n-p-n структуры, выполненный в robust-корпусе таблеточного типа, что обеспечивает его высокую надежность и эффективный теплоотвод.
Назначение и применение
Тиристор Т500-10 предназначен для работы в силовых цепях постоянного и переменного тока с частотой до 500 Гц и силой тока не более 500 А.
Статические преобразователи электропривода.
Высоковольтные блоки выпрямительно-инверторных подстанций линий электропередач (ЛЭП).
Силовые цепи постоянного и переменного тока различных установок общего и специального назначения.
Конструкция и особенности
Конструктивно прибор выполнен в металлокерамическом корпусе таблеточного типа. Анод и катод представляют собой плоские основания, что удобно для крепления к системам охлаждения. Полярность выводов определяется по символу, нанесенному на корпус.
Охлаждение: исключительно принудительное. Для эффективного теплоотвода рекомендуется использовать охладители типов 0243-150 или ОМ-104.
Основные технические характеристики
Максимальный ток в открытом состоянии (Iт)
500 А
Класс по повторяющемуся напряжению
10 (1000 В)
Максимальная рабочая частота
до 500 Гц
Температура эксплуатации
от -50 до +60 °C
Климатическое исполнение
УХЛ2, Т3 по ГОСТ 15150-69

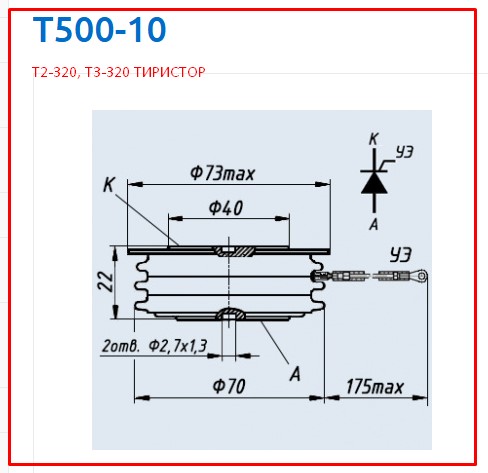

Механические характеристики и габариты
Тиристор устойчив к воздействию вибраций и ударов:
Вибрация: 1-100 Гц с ускорением 49 м/с².
Удары: длительность 2-15 мс с ускорением 147 м/с².
Гарантийный срок хранения: 12 лет с даты приёмки или перепроверки.
Наработка на отказ:
87 000 часов — во всех режимах, допускаемых ТУ;
100 000 часов — в облегчённом режиме.
Расшифровка маркировки Т500-10
Т — тиристор низкочастотный;
500 — значение предельного тока в открытом состоянии (в амперах);
10 — класс по повторяющемуся напряжению (10 × 100 В = 1000 В).
Тиристор Т500-10 является ключевым элементом в силовой электронике, обеспечивающим надежную коммутацию высоких мощностей в промышленных и специальных применениях.
